Fichier packaging : préparer le gabarit, la découpe et le rainage
Un packaging se conçoit à plat avant de devenir une boîte. Le fichier doit donc organiser le visuel autour des faces, des rabats, des traits de découpe et des plis. COPYTOP recommande un PDF avec une couleur dédiée à la coupe, une autre au rainage et une marge de tranquillité de 5 mm. Suivez ce guide pour préparer une maquette lisible, exploitable et prête à être imprimée.

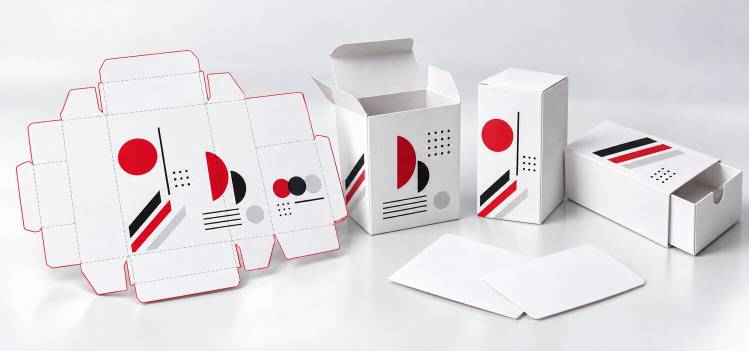

Un fichier packaging est la maquette à plat d’une boîte personnalisée. Il réunit le décor imprimé et les repères techniques qui permettront de découper puis de plier le carton. Contrairement à un document imprimé classique, il doit anticiper l’assemblage en volume, l’orientation des faces, les rabats de fermeture et les zones de pliage.
Chez COPYTOP, préparez votre fichier PDF vectoriel directement sur le gabarit exact de votre boîte. Définissez les lignes de coupe dans une 5ème couleur en ton direct et les lignes de rainage dans une 6ème couleur en ton direct. Respectez une marge de tranquillité de 5 mm autour des plis et bords pour garantir un rendu 100 % professionnel dès 10 exemplaires.
À quoi sert le gabarit d’une boîte personnalisée ?
Le gabarit est le plan d’architecte de votre packaging : il déplie le volume à plat pour placer précisément logos, visuels et informations sur chaque face.
Le gabarit représente le packaging totalement déplié. Il fait apparaître la forme extérieure, les différentes faces, les languettes de collage, les rabats et les lignes de pli. Il permet au graphiste d’organiser la création en sachant exactement ce qui sera visible une fois le packaging assemblé.
Chaque modèle et dimension possède son propre gabarit sur-mesure. Une boîte classique, un berlingot, un coffret à rabats, un fourreau ou une boîte d’expédition ne se construisent pas de la même manière. Avant de démarrer votre création, téléchargez impérativement le gabarit correspondant au produit configuré.
Le gabarit aide également à anticiper les raccords visuels. Deux zones éloignées sur le fichier plat peuvent se retrouver adjacentes après le montage. Visualiser le volume final dès la conception évite les erreurs d’orientation et les mauvaises surprises au pliage.
Différencier les traits de découpe et les lignes de rainage
Séparer la découpe du rainage grâce aux tons directs permet aux machines de façonnage d’identifier instantanément où trancher le carton et où le marquer.
La découpe définit la forme extérieure
Les traits de découpe indiquent le contour exact qui sera tranché pour donner sa forme au packaging. COPYTOP demande de placer ces lignes dans une 5ème couleur en ton direct (ex. nommée « Decoupe » et configurée en surimpression). Cette couleur technique reste distincte de votre décor CMJN afin d’être lue par les tables de découpe sans être imprimée.
Ne collez aucun texte ni logo contre ce contour pour éviter qu’un léger décalage de façonnage ne rogne vos éléments importants.
Le rainage prépare les futurs plis
Le rainage correspond aux empreintes qui écrasent le carton pour faciliter un pliage net et sans craquelure. COPYTOP recommande de placer ces lignes dans une 6ème couleur en ton direct (ex. nommée « Rainage »), d’une teinte différente de la découpe.
Bien qu’un rainage puisse traverser un fond de couleur, évitez de placer des petits textes ou des détails de logo directement sur une ligne de pli pour préserver une lisibilité optimale.
Comprendre la notion de ton direct technique
Dans un fichier packaging, un ton direct ne sert pas à imprimer une couleur spécifique (comme un Pantone), mais d’information vectorielle de façonnage. Les lignes techniques doivent impérativement être paramétrées en surimpression dans votre logiciel (InDesign ou Illustrator) afin de ne pas « trouer » votre décor imprimé en dessous.
Si vous ne maîtrisez pas ces réglages PAO, confiez la préparation de votre fichier aux services de création graphique COPYTOP ou faites-vous accompagner en agence.
Respecter la marge de tranquillité de 5 mm
Gardez tous vos contenus essentiels à au moins 5 mm des coupes et des plis pour protéger leur lisibilité et garantir un rendu esthétique équilibré.
La marge de tranquillité est la zone d’isolation intérieure à respecter le long de chaque arête, découpe ou rainage. Chez COPYTOP, la règle est de **ne placer aucun texte, logo ou picto à moins de 5 mm** de ces lignes.
En plus de garantir une sécurité technique lors de la découpe, cette marge aère votre mise en page. Vos visuels restent équilibrés et le logo respire naturellement sur la face de la boîte sans donner l’impression d’être coincé contre un bord.
À l’inverse, vos fonds de couleur, motifs ou visuels d’arrière-plan doivent dépasser des traits de découpe en s’extendant jusqu’à la zone de **fonds perdus (généralement 3 à 5 mm)** pour éviter tout liseré blanc après façonnage.
Organiser les faces du packaging avant de créer
Chaque face du packaging joue un rôle précis dans le parcours visuel de l’utilisateur, de la vue sur étagère jusqu’à l’unboxing.
Identifier la face principale (Face A)
La face principale est celle qui capte le regard en premier : le dessus d’un coffret, la face avant d’un étui ou le couvercle d’un carton d’expédition. Réservez cet emplacement prioritaire à vos éléments clefs : logo, nom du produit et promesse principale.
- Sur une boîte classique, tenez compte du sens d’ouverture pour orienter votre texte dans le bon sens de lecture.
- Sur un coffret à rabats, le dessus et les rabats latéraux se dévoilent en même temps lors de l’ouverture.
- Sur un fourreau personnalisé, le visuel de la gaine doit se combiner harmonieusement avec le contenant intérieur.
Vérifier le sens de lecture des textes
Sur un gabarit déplié à plat, certaines faces se retrouvent tête-bêche. Imprimez toujours une maquette papier à l’échelle 100 %, découpez-la et montez-la à la main : c’est le moyen le plus simple de vérifier que tous vos textes et visuels se retrouvent à l’endroit une fois le packaging assemblé.
Traiter les angles, les plis et les raccords graphiques
Eviter les raccords de couleur trop stricts sur les arêtes garantit un assemblage propre et tolère les micro-variations naturelles du pliage.
Que ce soit sur un berlingot, une boîte d’expédition ou une boîte à bouteilles, prolonger un aplat de couleur vif d’une face à l’autre peut marquer légèrement lors du rainage du carton.
Pour un rendu visuel impeccable, privilégiez ces solutions graphiques :
- Créer un contraste intentionnel en changeant de teinte entre deux faces adjacentes ;
- Laisser une marge neutre ou un fond blanc au niveau de l’arête de pliage ;
- Employer des motifs ou textures génériques qui tolèrent un décalage de fraction de millimètre ;
- Habiller l’intérieur avec une carte de correspondance ou fermer votre papier de soie avec une étiquette personnalisée.
Préparer le fichier selon la famille de packaging
Chaque typologie de packaging implique des contraintes techniques de découpe et de surface d’impression spécifiques.
Boîte classique et berlingot
La boîte classique offre de nombreuses déclinations de formats. Utilisez scrupuleusement le gabarit fourni. Pour le berlingot, en raison de ses languettes bombées et de sa taille compacte, allez à l’essentiel avec une création pure et lisible.
Coffret à rabats et fourreau
Le coffret à rabats présente une large surface d’expression. Pensez à soigner autant la vue extérieure que le dessous du couvercle. Le fourreau nécessite de travailler l’ajustement entre la gaine décorative et le coffret qu’elle vient entourer.
Boîte d’expédition et boîte à bouteilles
En carton ondulé solide, la boîte d’expédition peut accueillir un graphisme extérieur sobre et un message surprise imprimé à l’intérieur. La boîte à bouteilles, très haute et étroite, demande une composition verticale bien équilibrée.
La checklist finale avant de transmettre votre PDF
Effectuez ce contrôle rapide avant d’importer votre fichier pour garantir une fabrication sans délai.
- Gabarit : Construit sur la référence et le format exacts commandés ;
- Découpe : Identifiée en 5ème couleur ton direct nommée et en surimpression ;
- Rainage : Identifié en 6ème couleur ton direct distincte et en surimpression ;
- Tranquillité : Textes et logos placés à plus de 5 mm des découpes et plis ;
- Fonds perdus : Arrière-plans étendus jusqu’aux marges extérieures de débord ;
- Orientation : Sens de lecture validé sur une maquette de test découpée ;
- Format d’export : PDF Haute Définition (PDF/X-1a ou PDF Vectoriel) avec polices vectorisées.
Consultez notre guide complet de préparation des fichiers d’impression pour plus de détails sur la vectorisation et le traitement des couleurs.
Passer commande de votre packaging sur-mesure chez COPYTOP
Une fois votre PDF prêt, choisissez votre modèle dans notre gamme packaging personnalisé COPYTOP, sélectionnez vos options de finition (pelliculage mat, brillant, Soft Touch, vernis 3D, dorure) et téléversez votre fichier. Tous nos packagings sont personnalisables dès 10 exemplaires seulement.
Vous avez un doute sur votre gabarit ou sur le paramétrage des tons directs ?
Poussez la porte de l’une de nos 43 agences COPYTOP. Nos experts PAO vérifient vos fichiers en direct et vous accompagnent dans la validation de votre Bon À Tirer (BAT offered dès 10 ex. sur le coffret à rabats). Trouver l’agence COPYTOP la plus proche.
Pour une découpe complexe, un format hors-norme ou un accompagnement créatif complet par notre Studio, adressez-nous vos contraintes via notre formulaire de demande de devis sur-mesure pour une réponse sous 24h.
Questions fréquentes sur la préparation d’un fichier packaging
Quel format de fichier faut-il fournir pour fabriquer un packaging COPYTOP ?
Le format standard exigé est un PDF vectoriel Haute Définition construit exactement sur le gabarit officiel du produit. Il doit inclure les calques techniques dédiés à la découpe et au rainage.
Pourquoi attribuer une 5ème et une 6ème couleur en ton direct ?
La 5ème couleur isole le tracet de découpe et la 6ème isole le tracet de rainage. Ces tons directs techniques ne sont pas imprimés : ils servent de couplage informatique guidant les lames et les outils de pliage des machines de façonnage.
Qu’est-ce que la marge de tranquillité de 5 mm ?
C’est la zone de sécurité minimale entre vos contenus critiques (textes, visuels importants, logos) et toute ligne de découpe ou de rainage. Elle garantit qu’aucun texte ne sera rogné ou plié lors du montage.
Comment savoir si mes textes seront dans le bon sens après montage ?
Le moyen le plus efficace est d’imprimer le gabarit sur une feuille A4/A3, de le découper et de le plier pour fabriquer un prototype papier (volume blanc). Vous visualiserez immédiatement l’orientation de chaque face.
Peut-on adapter un même visuel sur plusieurs tailles de boîtes ?
Non. Chaque format de packaging possède un gabarit unique avec des proportions, des rabats et des languettes différents. Il faut redépoyer la création sur le gabarit spécifique de chaque dimension demandée.
Comment faire si je ne sais pas utiliser les logiciels de PAO (InDesign / Illustrator) ?
Nos 43 agences et notre Studio Graphique COPYTOP peuvent prendre en charge la mise au gabarit de vos visuels. Transmettez-nous vos images, vos textes et votre logo, nous créons le fichier technique conforme pour vous.
